坦克鏈保護套可有效保護電纜

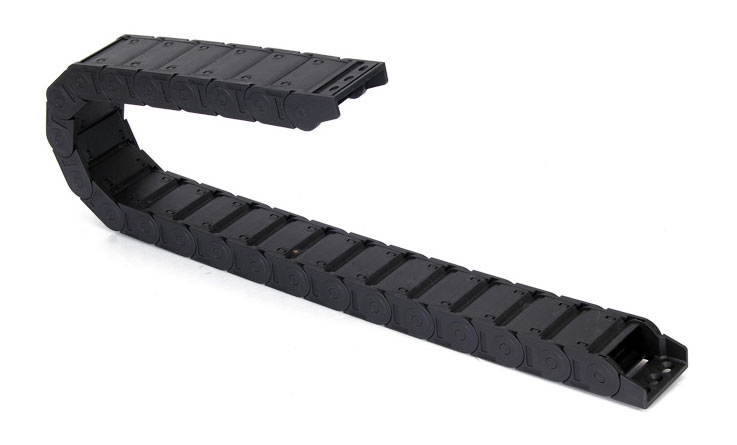

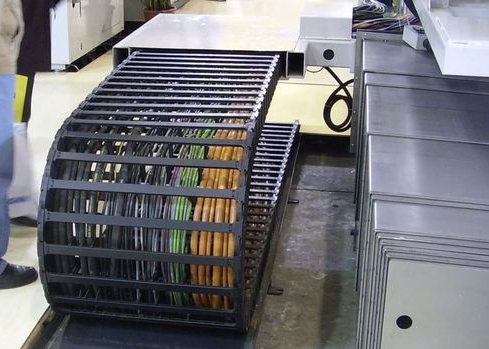

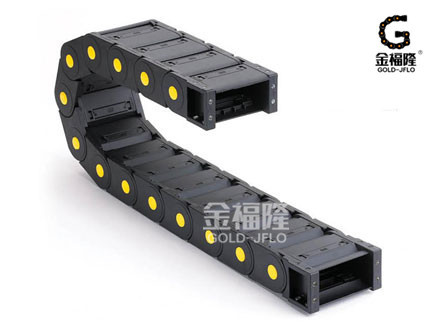

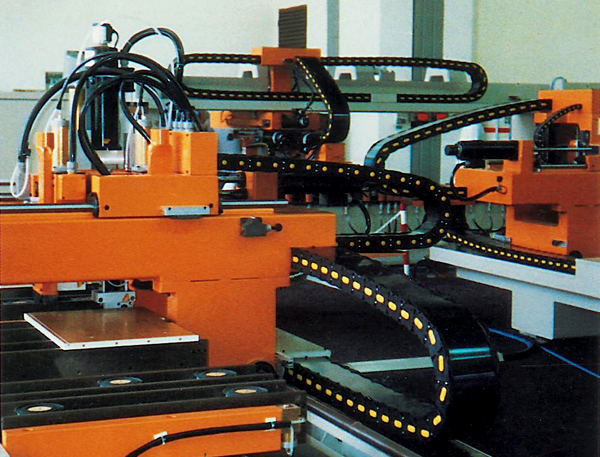

        坦克鏈目前常用于機床機械的電纜、油管、氣管上，起牽引和保護作用。車間的移動的機電設備也常常使用坦克鏈來承托和牽引設備的活動電纜。

        機電設備的活動電纜跟隨坦克鏈一起運動，以此來經常來回彎折甚至還會受到坦克鏈的影響而被擠壓、牽拉，從而引起線路故障。為減少坦克鏈上活動電纜的故障率，目前，通常的做法是，將電纜套裝在金屬防護軟管中，并固定在坦克鏈上，電纜隨著坦克鏈牽引運動而運動。隨著往返次數的增加，金屬防護軟管中的金屬保護層就難免會由于疲勞破壞而折斷，此時金屬軟管就不能起到應有的防護作用，相反，金屬軟管中的金屬片由于已經折斷裂開，反而會將電纜劃傷，甚至切斷電纜，造成電氣跳閘等線路事故。

        坦克鏈包括鏈板、支撐板及固定板，所述裝置包括:保護套，所述保護套穿過所述支撐板的通孔，環套于電纜外周，并與所述鏈板成平行狀態;兩套固定組件，所述兩套固定組件固定保護套于所述坦克鏈兩端的所述固定板上;其中，所述保護套的直徑大于所述電纜的直徑，使得所述電纜在所述保護套中具有活動空間，且所述保護套為柔性保護套，能夠解決拖動電纜被坦克鏈軋斷或拉斷的問題，使電纜得到更好的保護。

        新型坦克鏈采用了一種柔性坦克鏈電纜保護裝置，利用柔性材質具有韌度和伸縮性，并能夠反復彎曲成弧度而不變形的特點。將活動電纜穿入該柔性軟管里，然后安裝在坦克鏈上，當坦克鏈前進時，軟管里的電纜與鏈體運動方向一致，成“一”字形，當坦克鏈后退時，柔性軟管里成“U”字形。即便鏈條變形，軟管的彎曲的弧度及方向保持與鏈體運動方向一致，能夠解決拖動電纜被坦克鏈軋斷或拉斷的問題，并且電纜套在軟管里有一定伸縮空間，進一步消除斷線因素，從而大大降低線路的事故率。

        新型坦克鏈電纜保護套，材料簡易，安裝方便，有效地解決了現有技術中金屬坦克鏈電纜保護套容易損壞、造成線路故障的問題，保證了坦克鏈電纜的安全穩定運行，提高了工廠工作效率，并節約了成本。

        最后所應說明的是，以上具體實施方式僅用以說明本實用新型的技術方案而非限制，盡管參照實例對本實用新型進行了詳細說明，本領域的普通技術人員應當理解，可以對本實用新型的技術方案進行修改或者等同替換，而不脫離本實用新型技術方案的精神和范圍，其均應涵蓋在本實用新型的權利要求范圍當中。
